Komunikacja
MODBUS RTU/TCP/ASCII
- programowanie, praktyka,
diagnostyka
Od podstaw do zaawansowania: MODBUS w praktyce.
Poznaj cały proces przesyłania danych za pomocą komunikacji MODBUS. Nauczysz się korzystać z symulatorów, przejściówek USB-RS485 oraz integrować systemy z PLC, HMI, falownikami i Node-Red. Na zakończenie, omówimy utrzymanie aplikacji opartych na MODBUS oraz wyzwania diagnostyczne, z którymi mierzą się automatycy.
Przez 20 lat pracy przerobiłem dziesiątki kursów, ale ten naprawdę zrobił na mnie wrażenie.
Tomasz - Automatyk z 20-letnim doświadczeniem
Powiem szczerze, że przez 20 lat pracy zawodowej dziesiątki różnych kursów i szkoleń przerobiłem, ale ten naprawdę zrobił na mnie wrażenie. Konkretnie i na temat, materiał mocny merytorycznie i bardzo treściwy (teoria jak i praktyka). Kurs jest rewelacyjny, gorąco polecam wszystkim.
Materiał jest mega... dla mnie to po prostu coś rewelacyjnego!
Kostek - uczestnik szkolenia modbus
Materiał jest mega, wcześniej nie miałem styczności z modbusem, więc dla mnie to po prostu coś rewelacyjnego. 😉 Kupiłem przejściówki, moduł komunikacyjny do plc i będę się bawił. Na razie super, dzięki za robotę.
Czego się nauczysz?
Najważniejsze koncepcje pracy z komunikacją MODBUS w zasięgu Twojej ręki...
TEORIA W PIGUŁCE
Zrozumiesz, o co chodzi z MODBUS. Poznasz ramki komunikacyjne, funkcje, tabele wymiany i rejestry.
MODBUS RTU / ASCII
Opanujesz MODBUS RTU / ASCII poprzez praktyczne scenariusze. Nauczysz się komunikacji z PLC, HMI, falownikami i Node-RED.
MODBUS TCP
Poznasz MODBUS TCP w praktycznych scenariuszach. Nauczysz się integrować z PLC, HMI, falownikami i Node-RED.
PRACA Z SYMULATOREM
Wykorzystasz różne symulatory MODBUS MASTER/SLAVE, które zastosujesz w pracy i nauce.
PRAKTYKA KROK PO KROKU
Otrzymasz nagrania "krok po kroku", które przeprowadzą Cię przez programowanie MODBUS.
DIAGNOSTYKA
Check-listy, narzędzia i dobre praktyki – wszystko, co potrzebujesz do diagnostyki sieci MODBUS RTU/ASCII/TCP.
O programie - co otrzymasz?
Zrozumiesz cały proces pracy z MODBUS
Otrzymujesz wiedzę w formie nagrań wideo, podzielonych na modułów ( sprawdź agendę). Lekcje trwają od kilku do 20 minut. Dodatkowo otrzymujesz dostęp do zamkniętej społeczności kursantów, gdzie będziesz mógł zadawać pytania do prowadzących. Poza nagraniami wideo, mamy dla Ciebie spotkania na żywo.
Teoria połączona z wiedzą praktyczną
Łukasz Krzesiński to praktyk z wieloletnim doświadczeniem pracy w korporacji jako programista HMI/ PLC/ SCADA. Stworzył ponad 140 systemów SCADA dla dużych i znanych firm. Aktualnie nadal tworzy duże projekty SCADA.
Połączenie teorii i praktyki
Teoria to tylko 5% szkolenia i jest ważnym wstępem do zrozumienia dalszych praktycznych przykładów i zadań domowych. Wykorzystasz również symulatory aby w pełni wykorzystać szkolenie online do nauki konfigurowania urządzeń w sieci modbus master/slave, tcp.
Praktyczne scenariusze pracy
Zrozumiesz jak budować komunikację MODBUS od podstaw w pracy ze sterownikiem PLC, falownikiem, miernikiem parametrów sieci, panelem operatorskim HMI lub SCADA.
Dostęp do prywatnej grupy ekspertów
Dostajesz dostęp do zamkniętej grupy eksperckiej, gdzie możesz zbudować siatkę kontaktów oraz dyskutować na temat kolejnych modułów kursu i zastosowania nabytej wiedzy.
Certyfikat ukończenia
Po ukończeniu szkolenia i wykonaniu wszystkich zadań domowych otrzymasz certyfikat potwierdzający nabytą wiedzę.
Dostęp do nagrań wideo na zawsze
Po naszym szkoleniu nie wychodzisz tylko z prezentacją i notatkami. Możesz w każdym momencie wrócić do materiałów i obejrzeć ponownie omawiany temat szkolenia.
Gwarancja satysfakcji
Jeżeli szkolenie nie spełni Twoich oczekiwań, to w ciągu 30 dni możesz uzyskać pełny zwrot kosztów. Wystarczy że napiszesz do nas maila: lukasz@rysujescada.pl
Kto powinien wziąć udział w szkoleniu?
- Automatyk
- Programista PLC
- Integrator systemów
- Inżynier UR
- Inżynier ds. uruchomień (commissioning)
- Serwisant urządzeń
- Operator
- Student kierunku automatyki i robotyki
Agenda
Co znajdziesz w programie?
Szkolenie zawiera uporządkowaną ścieżkę w formie video podzielonych na tematyczne moduły. Nauczysz się zarówno podstawowych jak i zaawansowanych umiejętności podczas pracy z komunikacją MODBUS RTU, ASCII, TCP.
Pierwszy moduł szkolenia omawia najważniejsze kwestie związane z przesyłaniem ramek w komunikacji MODBUS RTU/ASCII - czyli trochę teorii dzięki której zrozumiesz podstawy. W trakcie zadań oprzemy się o różne symulatory MODBUS MASTER / SLAVE.
- Wstęp
- Czym jest MODBUS?
- Typy transmisji w MODBUS
- Media transmisji w MODBUS
- Dostępne funkcje w MODBUS
- Model pamięci w MODBUS
- Podstawy MODBUS - zobacz zanim pójdziemy dalej
- Przesłanie ramki komunikacyjnej - MODBUS RTU po RS485
- Programy symulujące MODBUS MASTER/SLAVE
- PRACA Z SYMULATOREM: Zapytanie i odpowiedź MODBUS RTU
- Przesłanie ramki komunikacyjnej - MODBUS ASCII
- PRACA Z SYMULATOREM: Zapytanie i odpowiedź MODBUS ASCII
- DIAGNOSTYKA MODBUSA (RS-485)
(BONUS) Diagnostyka MODBUS krok po kroku (checklista w MS Excel)- Najczęstsze problemy/błędy początkujących
- MODBUS: Kody błędów
- MODBUS TCP vs RTU - różnice i podobieństwa
- Przesłanie ramki komunikacyjnej - MODBUS TCP
- PRACA Z SYMULATOREM: Zapytanie i odpowiedź MODBUS TCP
- Podsłuchiwanie ramek MODBUS TCP
Ten moduł szkolenia omawia praktyczne scenariusze pracy z MODBUS TCP oraz konwersji RTU-TCP i TCP-RTU.
- Wstęp
- PLC S7-1200: Ile mogę mieć połączeń MODBUS, Profinet, HMI?
- PLC S7-1200: Konfiguracja MODBUS TCP w TIA Portal (krok po kroku)
- MODBUS TCP w TIA Portal: Konfiguracja PLC SIM ADVANCED
- HMI TP700 Comfort: Konfiguracja MODBUS TCP
- HMI TP700 Comfort: Podłączenie symulatora MODBUS
- Połączenie PLC S7-1200 do HMI TP700 Comfort za pomocą komunikacji MODBUS TCP
- Połączenie PAC3200 do PLC S7-1200
- (BONUS) PLC Allen-Bradley: MODBUS TCP w Studio 5000
- Połączenie PLC S7-1200 <=> PLC Allen-Bradley za pomocą MODBUS TCP
- Konwersja MODBUS RTU <-> MODBUS TCP
- MODBUS RTU over TCP (konwertery, router, diagnostyka)
- WinCC V7/V8: Komunikacja MODBUS TCP (dane z PAC3200, S7-1200, HMI, Allen-Bradley)
- Node-RED: Konfiguracja bloków pod MODBUS TCP
- Node-RED: Połączenie z S7-1200 po MODBUS TCP
- (BONUS) Konwerter ASTRAADA: Połączenie falownika ASTRAADA DRV-24
- (BONUS) Konwerter ASTRAADA: Połączenie falownika ASTRAADA DRV-24 do sterownika PLC Allen-Bradley
- (BONUS) Konwerter ASTRAADA: Połączenie falownika DELTA do sterownika PLC Allen-Bradley
- (BONUS) Konwerter ASTRAADA: Konwersja MODBUS TCP <-> MODBUS RTU
Ten moduł szkolenia omawia praktyczne scenariusze pracy z MODBUS RTU/ASCII.
- Wstęp
- Przejściówka USB <-> RS485, jaką wybrać?
- Komunikacja MODBUS RTU w PLC
- PLC S7-1200: Dodanie modułu do komunikacji MODBUS (CB1241)
- (BONUS) PLC S7-1200: Nadanie adresów IP za pomocą PRONETA
- PLC S7-1200: Połączenie z komputerem za pomocą konwertera USB to RS485
- PLC S7-1200: Konfiguracja MODBUS MASTER w TIA Portal
- PLC S7-1200: Podłączenie symulatora MODBUS SLAVE i symulacja pracy
- Konwertery USB to RS485 a system wirtualne (VMWare, Hyper-V)
- HMI TP700 Comfort: Podłączenie USB- RS-485 do panelu operatorskiego i złącza DB9
- HMI TP700 Comfort: Konfiguracja MODBUS RTU w TIA Portal i podłączenie symulatora MODBUS
- HMI TP700 Comfort + PLC S7-1200: Połączenie za pomocą komunikacji MODBUS RTU
- Falownik DELTA: komunikacja MODBUS RTU podłączony do symulatora PC
- Falownik DELTA: komunikacja MODBUS RTU z PLC S7-1200
- Falownik DELTA: komunikacja MODBUS RTU z HMI TP700 Comfort (bez udziału PLC)
- (BONUS) Falownik ASTRADA: komunikacja MODBUS RTU podłączony do symulatora PC
- (BONUS) Falownik ASTRADA: komunikacja MODBUS RTU z PLC S7-1200
- (BONUS) Falownik ASTRADA: komunikacja MODBUS RTU z HMI TP700 Comfort (bez udziału PLC)
- Falownik SEW po MODBUS RTU podłączony do symulatora PC
- Falownik SEW po MODBUS RTU podłączony PLC S7-1200
- Falownik SEW po MODBUS RTU podłączony HMI TP700 Comfort (bez udziału PLC)
- Falownik Siemens po MODBUS RTU podłączony do symulatora PC
- Falownik Siemens po MODBUS RTU podłączony PLC S7-1200
- Falownik Siemens po MODBUS RTU podłączony HMI TP700 Comfort (bez udziału PLC)
- SENTRON PAC3200 konfiguracja MODBUS RTU
- Połączenie PAC3200 do PLC S7-1200
- Node-RED: Szybki wstęp
- Node-RED: Konfiguracja bloków pod MODBUS RTU
- Node-RED: Połączenie z S7-1200 po MODBUS RTU
- Node-RED: Połączenie falownika DELTA po MODBUS RTU
- (BONUS) Node-RED: Połączenie falownika ASTRAADA po MODBUS RTU
- Node-RED: Połączenie SENTRON PAC3200 po MODBUS RTU
BONUSY
Dodatkowe materiały, które powstały na prośbę kursantów.

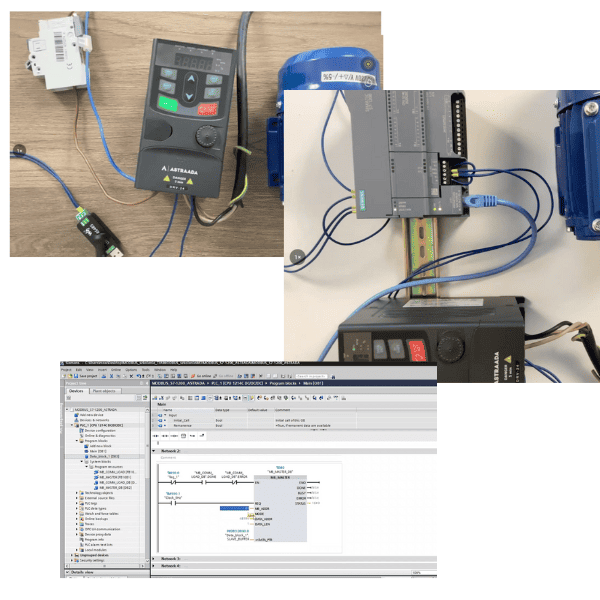

BONUS #1: Falownik ASTRAADA DRV-24
Falowniki Astraada krok po kroku. Od konfiguracji komunikacji po gotowe rozwiązania w TIA Portal i Studio 5000
W dodatkowych 5 lekcjach omówiliśmy:
- konfigurację Falownika Astraada DRV-24 pod kątem parametrów komunikacji MODBUS RTU
- najważniejsze parametry oraz symulację z pomocą MODBUS MASTER
- pracę falownika Astraada DRV-24 z sterownikiem PLC S7-1200 wraz z przykładowym programem
- pracę falownika Astraada DRV-24 z panelem HMI TP700 Comfort (bez udziału żadnego PLC) wraz z przykładowym programem
- pracę falownika Astraada DRV-24 z NODE-RED wraz z przykładowym programem
- pracę falownika Astraada DRV-24 z sterownikiem PLC CompactLogix wraz z przykładowym programem w Studio 5000
Lekcje powstały dzięki uprzejmości:

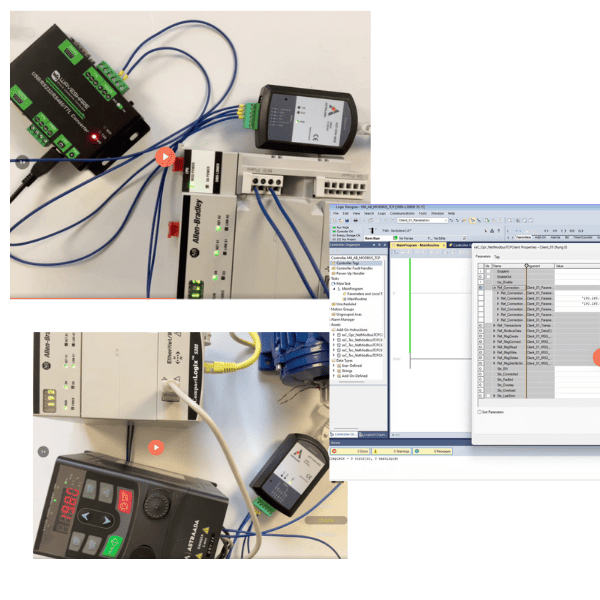

BONUS #2: Konwerter ASTRAADA AST-CON-485E w praktyce
Konwerter ASTRAADA krok po kroku. Podczas szkolenia pokazujemy w praktyczny sposób jak wykorzystać konwerter MODBUS TCP <-> MODBUS RTU
W dodatkowych lekcjach omówiliśmy:
- Konwersja MODBUS TCP <-> MODBUS RTU
- Połączenie falownika ASTRAADA DRV-24
- Połączenie falownika ASTRAADA DRV-24 do sterownika PLC Allen-Bradley
- Połączenie falownika DELTA do sterownika PLC Allen-Bradley
Lekcje powstały dzięki uprzejmości:
Nasi szczęśliwi kursanci
Proponowane szkolenie powstało na prośbę kursantów innych naszych szkoleń. Poniżej kilka opinii o tym szkoleniu:
Opinie pochodzą od klientów, którzy używali produktu. Opinie są zbierane, weryfikowane i publikowane zgodnie z regulaminem.
Opinia Szymona MODBUS i Rysuje SCADA
Poznaj prowadzącego
Łukasz Krzesiński
Łukasz Krzesiński to praktyk z wieloletnim doświadczeniem pracy w korporacji jako programista HMI/ PLC/ SCADA. Stworzył ponad 130 systemów SCADA dla znanych firm (między innymi SEAT, Faurecia, SKF, ThyssenKrupp, Nedschroef).
Aktualnie nadal czynnie tworzy SCADA oraz doradza w trakcie modernizacji projektów na zachodzie Europy.
Gwarancja satysfakcji jakiej nigdzie nie znajdziesz!
Jeżeli szkolenie nie spełni Twoich oczekiwań, to w ciągu 30 dni możesz uzyskać pełny zwrot kosztów.
Wystarczy że napiszesz do nas maila: lukasz@rysujescada.pl
Czy na pewno potrzebuję tego szkolenia?
Czy jest inny sposób?
Oczywiście, że jest!
Kiedyś myślałem, że bezpłatne materiały wystarczą, aby nauczyć się czegokolwiek.
Google i YouTube obfitują w bezpłatną wiedzę, a mimo to kupujemy książki, chodzimy na studia, korzystamy z kursów stacjonarnych, ponieważ w darmowej wiedzy jest sporo haczyków i braków.
Nie musisz kupować kursu z komunikacji MODBUS. Możesz ściągnąć symulator MODBUS MASTER / SLAVE i sam zacząć się uczyć. Jest wiele materiałów darmowych w sieci, które pokazują jak zacząć. Jednak uporządkowanie tych materiałów w jedną spójną całość zajmie Ci bardzo dużo czasu. Pojawi się również wiele pytań, jeśli materiały nie są ze sobą powiązane i nagrane krok po kroku.
Przykładowe lekcje ze szkolenia
Nie masz pewności co do kursów online lub do zawartości tego szkolenia?
Sprawdź darmowe lekcje demo
Przykładowe lekcje
Nie masz pewności co do kursów online lub do zawartości naszych szkoleń?
Sprawdź darmowe lekcje demo
Kup dostęp do programu
Oto wszystko co otrzymasz
69 zł / mies.
Komunikacja MODBUS w praktyce - subskrypcja
Dostęp miesięczny do szkolenia, bonusów i grupy wsparcia.
997 zł
Komunikacja MODBUS w praktyce - dożywotnio
Dostęp dożywotni do szkolenia, bonusów i grupy wsparcia.
Chcesz zapłacić inną metodą?
(np. faktura pro-forma)
Napisz do mnie lukasz@rysujescada.pl
lub zadzwoń: +48 695 492 474
FAQ
Najczęściej zadawane pytania
W dowolnej przeglądarce internetowej, z każdego miejsca na świecie. Wystarczy urządzenie z przeglądarką i dostępem do internetu np. komputer, smartfon, tablet.
Tak, prowadzę legalnie działającą w kraju firmę i wystawiam faktury. Uzupełnij odpowiednie dane w procesie zakupu, a otrzymasz ją do 24h.
Tak, cena kursu to cena brutto.
Otrzymujesz od nas dostęp do lekcji. W lekcjach znajdują się filmy, artykuły, pliki i dodatkowe materiały do ściągnięcia. Po obejrzeniu każdej z lekcji otrzymujesz do niej również zadania domowe, które skutecznie utrwalą Twoją wiedzę
Otrzymasz linki do bezpłatnych symulatorów, które w 100% wystarczą aby poznać zasadę działania komunikacji MODBUS.
Jest dla ciebie idealny! Łukasz tłumaczy programowanie paneli operatorskich od podstaw, a kończy na praktycznym tworzeniu aplikacji HMI. W czasie szkolenia stworzysz gotową aplikację podłączoną do symulatora PLC.
Tak. Po wykonaniu wszystkich zadań domowych i zdaniu egzaminu sprawdzającego otrzymasz certyfikat w formie PDF w języku polskim i angielskim.
Tak! Jestem dla Ciebie niemal 24/7. Odpisuję na wiadomości, maile i komentarze. Jestem również dostępny w prywatnej grupie wyłącznie dla kursantów.
Napisz do mnie! Do 30 dni od zakupu zwrócę Ci pieniądze bez pytania. Twoje zadowolenie jest dla mnie najważniejsze!
Szkolenie jest w trakcie produkcji. Dostęp zostanie przydzielony w lutym 2024.
